UNIDADE HIDROSTÁTICA MSPC100 EIXO ALTO
Unidade de válvula orbitrol para direção hidráulica de equipamento agrícola. Aplicada na distribuição do fluído hidráulico gerado pela bomba de direção acoplada ao motor da máquina, realizando a distribuição nos pórticos A e B (L e R) do pistão de direção, proporcionando o acionamento e recolhimento da haste do mesmo de acordo com o giro do volante. Passagem interna de 100cm3.
SKU:
0131315
- Acoplamento estriado para o eixo da coluna do volante;
- Roscas 3/4 UNF 16 fios, SAE8;

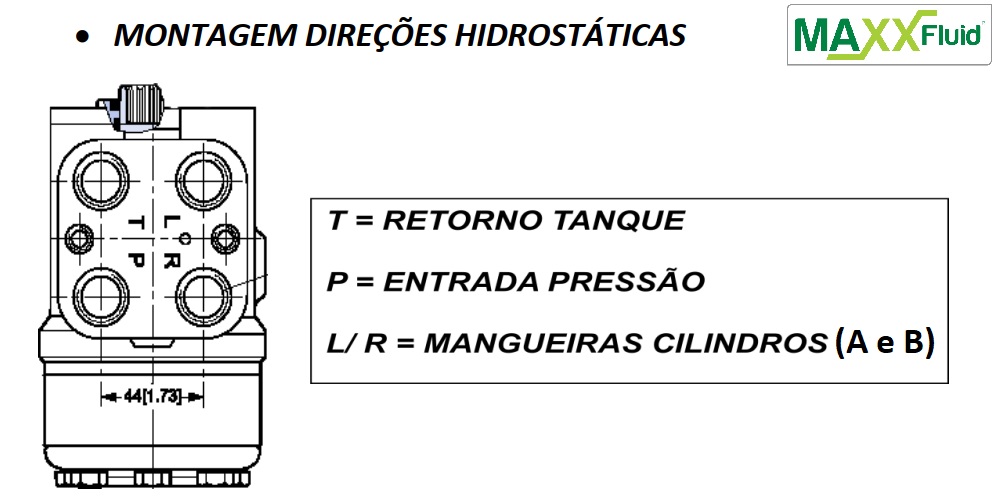

- Entrada (ligação que vem da bomba) pelo pórtico "P" (Pressão);
- Saída (que retorna para o reservatório da bomba, retorna para a caixa de óleo, ou retorna para o hidráulico - a depender da ligação) pórtico "T" (Tanque);
- Saídas para o pistão: A e B (ou L - left = esquerda / R - Right = direita);
- Passagem interna de 100cm3;
- Acionada por óleo 40, 68 ou ATF.
- Referências: 150N1076 - 150N1193 - 150N2135
| Nome | Download | ||
|---|---|---|---|
|
ESPECIFICAÇÕES DO PRODUTO |
|||
|
ESQUEMA DE LIGAÇÃO HIDROSTATICA |
